Артикул:
RGPMOFS38-25М4
Кронштейн Leapers AccuShot, 25,4 мм, на призму 10–12 мм, высокий (21 мм), вынос 38 мм
1. Базовая информация
• Бренд: Leapers (UTG).
• Модель: AccuShot.
• Тип: моноблочный кронштейн с кольцами.
• Назначение: крепление оптических прицелов с диаметром трубки 25,4 мм на оружие с креплением «ласточкин хвост» (призма) шириной 10–12 мм.
• Артикул: уточните у продавца (может варьироваться).
2. Технические характеристики
• Диаметр колец: 25,4 мм (1 дюйм, стандартный размер для многих оптических прицелов).
• Высота колец: 21 мм (высокий профиль — обеспечивает достаточный зазор между объективом прицела и стволом оружия).

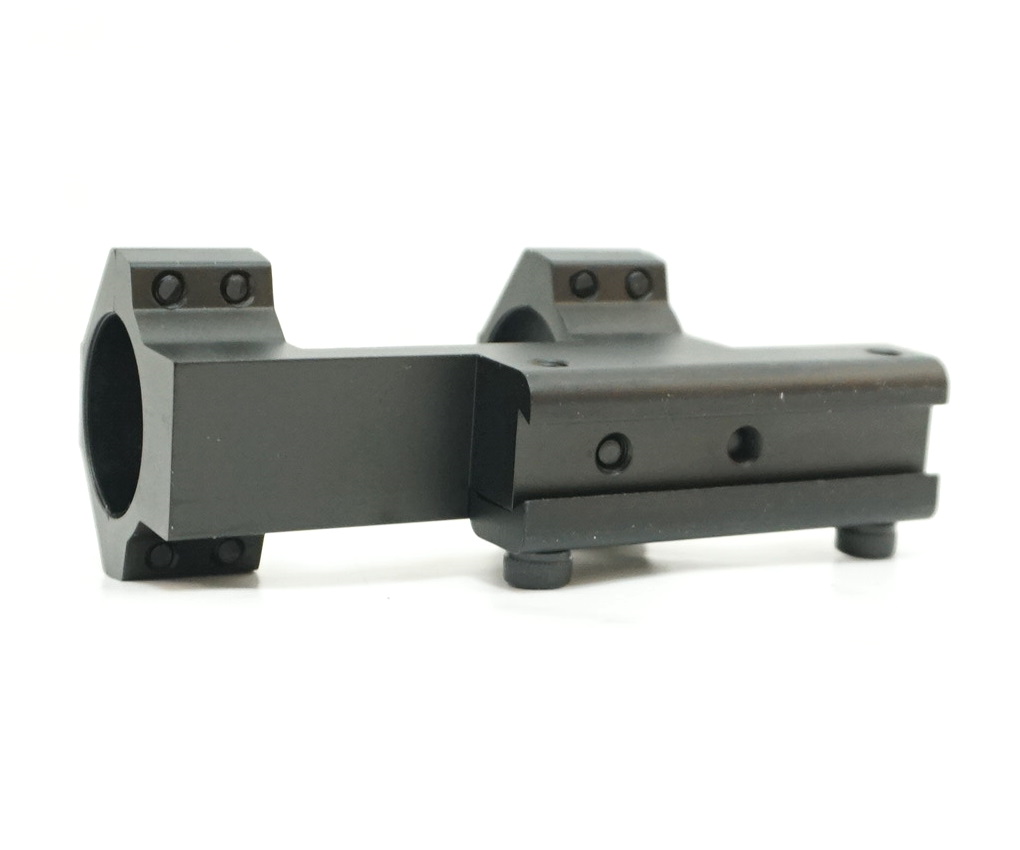

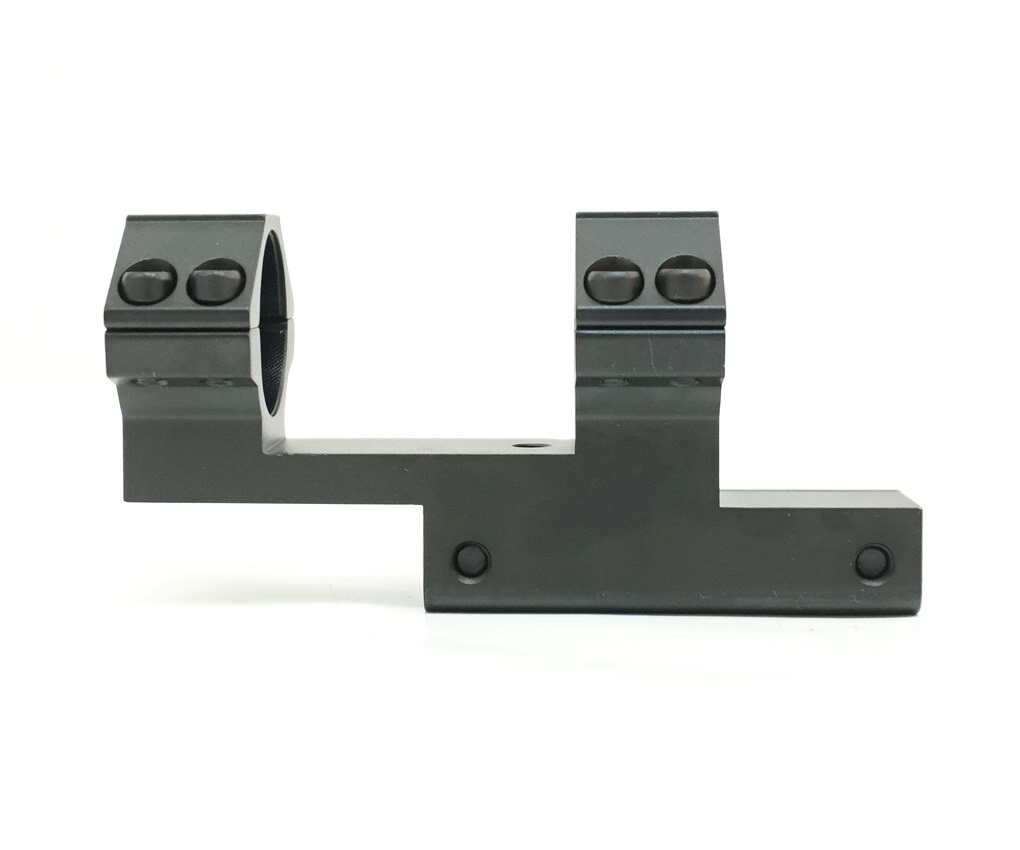

• Вынос (смещение колец относительно основания): 38 мм (позволяет сместить прицел вперёд для оптимального положения глаз стрелка).
• Ширина крепления (призмы): 10–12 мм («ласточкин хвост»).
• Длина основания: 62 мм.
• Общая длина кронштейна (от торца до торца): 100 мм.
• Материал: авиационный алюминиевый сплав (лёгкий и прочный).
• Покрытие: анодированное (повышает износостойкость, защищает от коррозии).
• Цвет: чёрный матовый (не бликует на солнце).
• Вес: 170 г.
• Максимальная ширина объектива прицела: до 55 мм (подходит для большинства стандартных прицелов).
• Гарантия: 1 год (уточняйте у продавца).
3. Конструктивные особенности

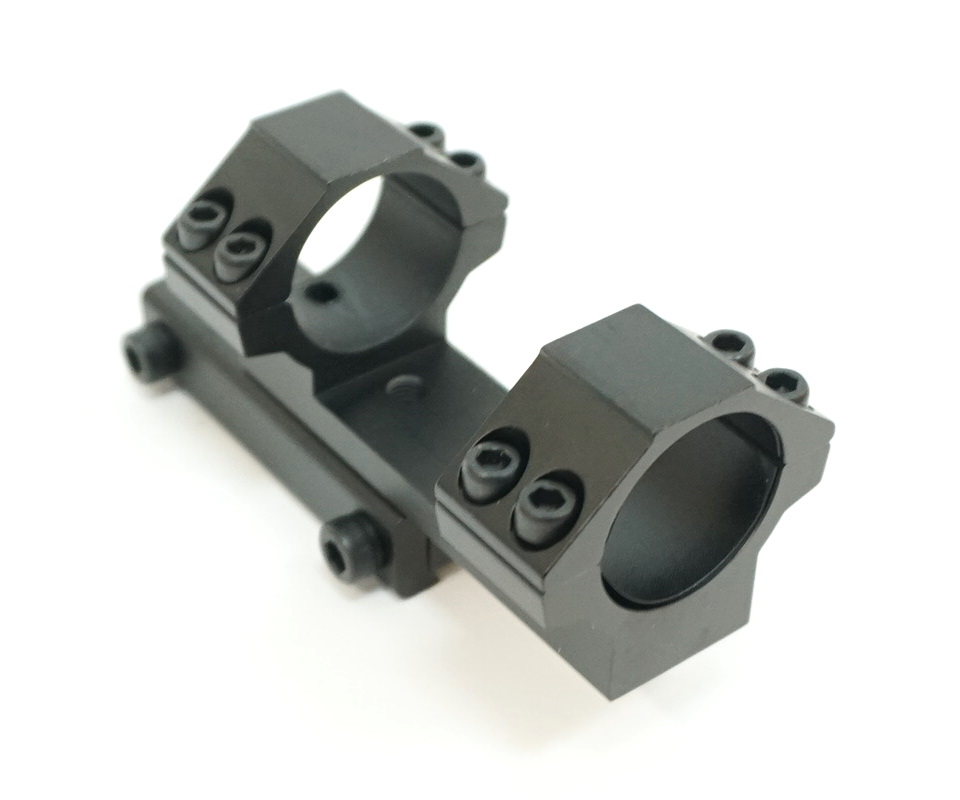

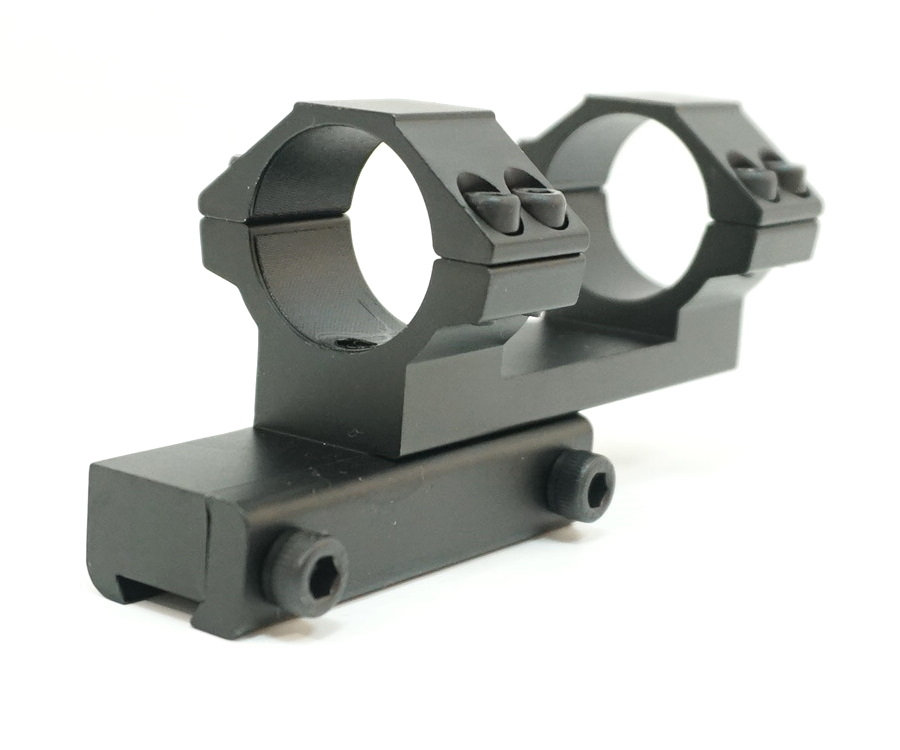

• Моноблочная конструкция: единое основание с кольцами обеспечивает максимальную жёсткость и стабильность при стрельбе.
• Система фиксации:
o нижняя боковая часть зажимается двумя винтами при установке на оружие;
o верхние части колец зажимаются четырьмя винтами (по два с каждой стороны) для крепления прицела.
• Защита прицела: внутренние поверхности колец оснащены мягкими прокладками из синтетического материала — предотвращают появление царапин и повреждений на корпусе прицела.
• Стопоры: специальные элементы для фиксации от сдвига в процессе стрельбы.
• Совместимость: подходит для установки на Baikal: ИЖ 94, «Тайга», «Север», ИЖ 18МН и аналоги.

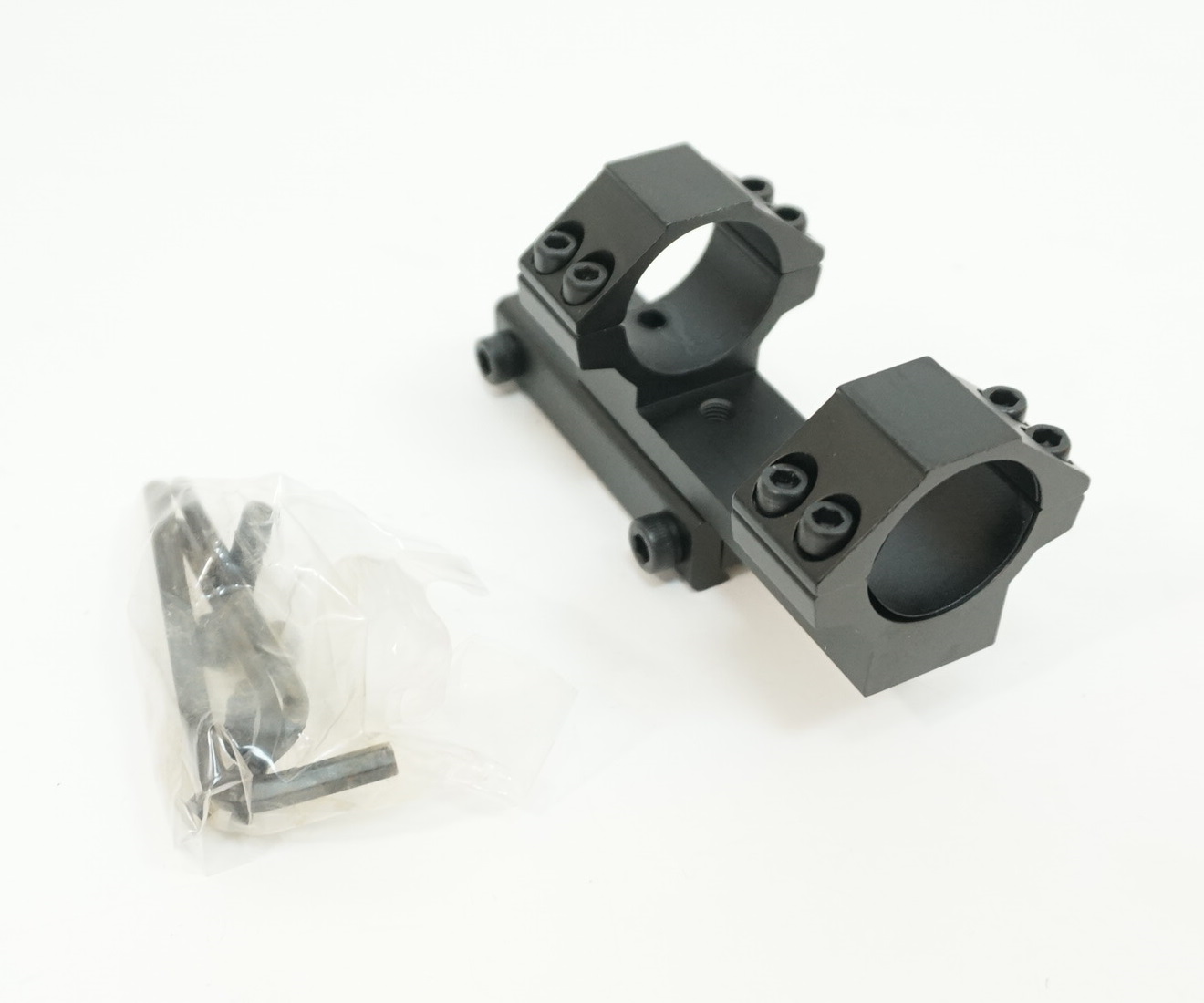

4. Комплектация
• кронштейн — 1 шт.;
• шестигранные ключи — 3 шт. (для монтажа);
• запасные винты — 2 шт. (на случай потери или повреждения штатных);
• пин — 1 шт. (может использоваться для точной настройки или монтажа);
• упаковка (блистер или коробка).
5. Преимущества
• Прочность и жёсткость: моноблочная конструкция гарантирует стабильность прицела даже при сильной отдаче.
• Надёжность фиксации: продуманная система крепления обеспечивает надёжное удержание прицела.
• Защита оптики: мягкие внутренние прокладки предотвращают повреждение корпуса прицела.
• Удобство монтажа: продуманная конструкция упрощает установку и настройку.
• Универсальность: подходит для широкого спектра оптических прицелов (диаметр 25,4 мм) и оружия с призмами 10–12 мм.
• Долговечность: анодированное покрытие защищает от коррозии и царапин.
• Оптимальный вынос: смещение на 38 мм позволяет настроить положение прицела для комфортного прицеливания.
6. Инструкция по установке
1. Подготовка: убедитесь, что поверхности призмы и кронштейна чистые, без грязи и заусенцев.
2. Монтаж кронштейна на оружие:
o разместите кронштейн на призме (ласточкином хвосте) в нужном положении;
o затяните крепёжные винты с помощью шестигранного ключа (не перетягивайте на этом этапе).
3. Установка прицела:
o поместите оптический прицел в нижние части колец;
o наложите верхние части колец и вставьте крепёжные винты;
o слегка затяните винты, чтобы прицел был зафиксирован, но мог перемещаться.
4. Выравнивание:
o отрегулируйте положение прицела по горизонтали и вертикали (чтобы исключить параллакс и обеспечить правильное положение прицельной сетки);
o проверьте удобство прицеливания и отсутствие помех со стороны других элементов оружия.
5. Финальная затяжка:
o равномерно затяните все винты на кольцах (крест накрест, чтобы избежать перекоса);
o сначала затяните винты крепления кронштейна к призме, затем — винты фиксации прицела;
o используйте динамометрический ключ (если есть), рекомендуемый момент затяжки — 1,5–2 Н·м.
6. Проверка: после затяжки ещё раз проверьте выравнивание прицела и отсутствие люфтов.
7. Рекомендации по эксплуатации и уходу
• Регулярно проверяйте затяжку винтов крепления (особенно после интенсивной стрельбы).
• Очищайте кронштейн от грязи и пыли мягкой тканью.
• При появлении следов коррозии обработайте поверхность антикоррозийным составом.
• Храните в сухом месте, избегайте длительного воздействия влаги.
• Не используйте абразивные чистящие средства.
• Перед установкой нового прицела убедитесь, что прокладки не повреждены и выполняют свою защитную функцию.
8. Важные замечания
• Не перетягивайте винты — это может привести к деформации кронштейна или повреждению прицела.
• Используйте только подходящие ключи (обычно в комплекте идут шестигранники).
• Убедитесь, что прицел не касается ствола оружия — это может вызвать смещение точки попадания.
• При установке на оружие с сильной отдачей рекомендуется использовать фиксатор резьбы на крепёжных винтах.
• Перед стрельбой проведите пристрелку прицела на безопасной дистанции.
