Артикул:
Ц-СУ57

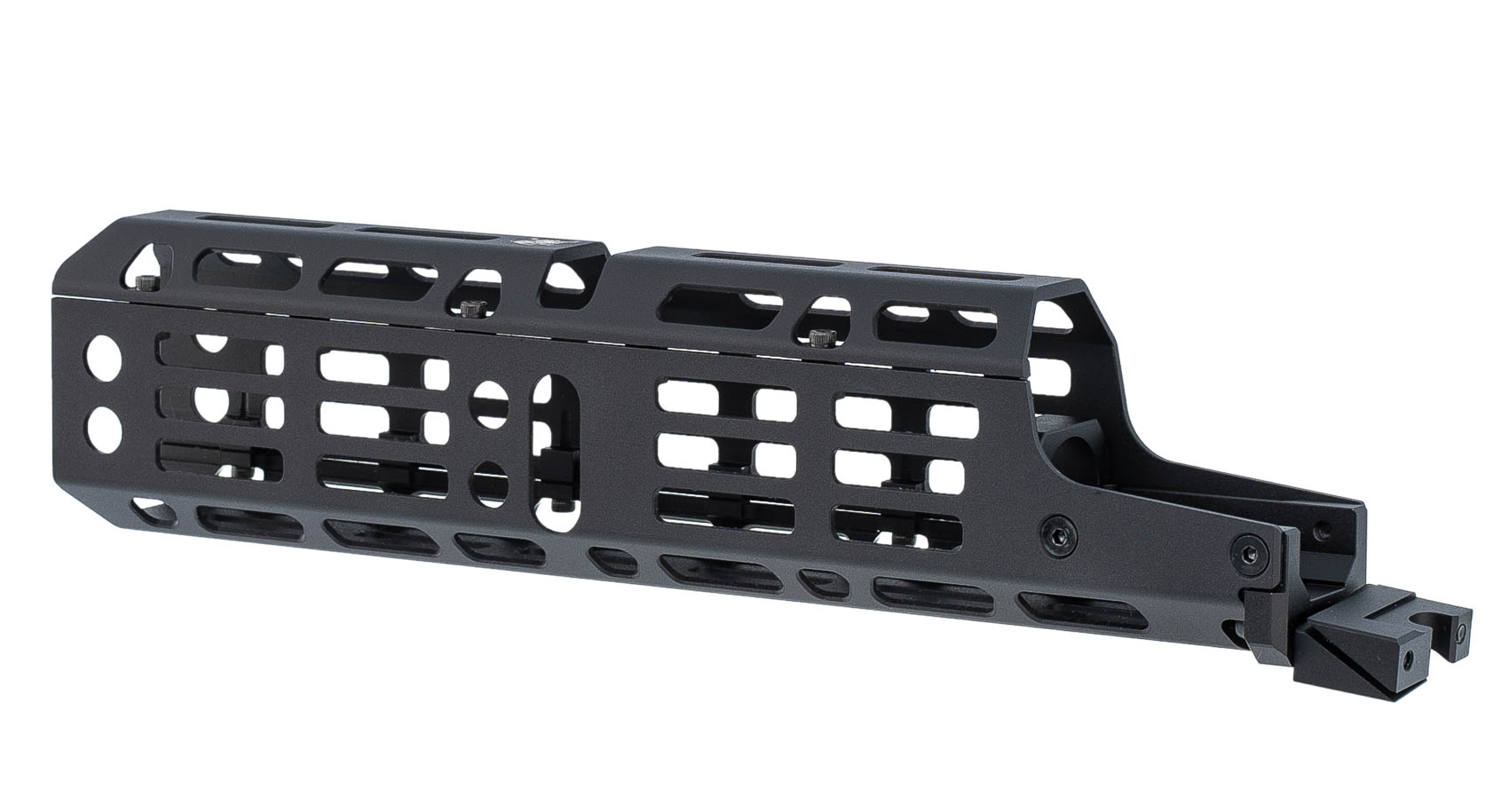

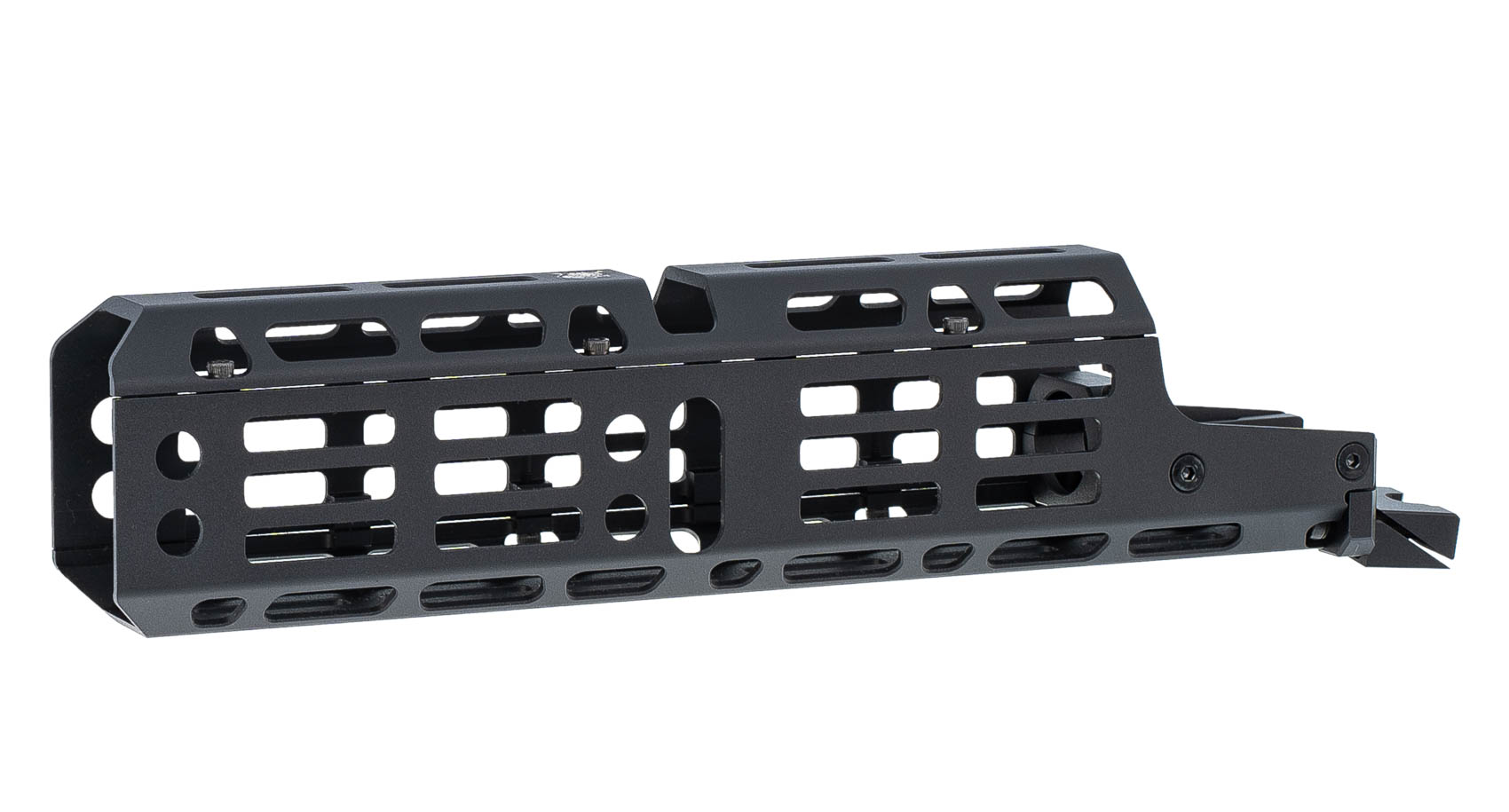

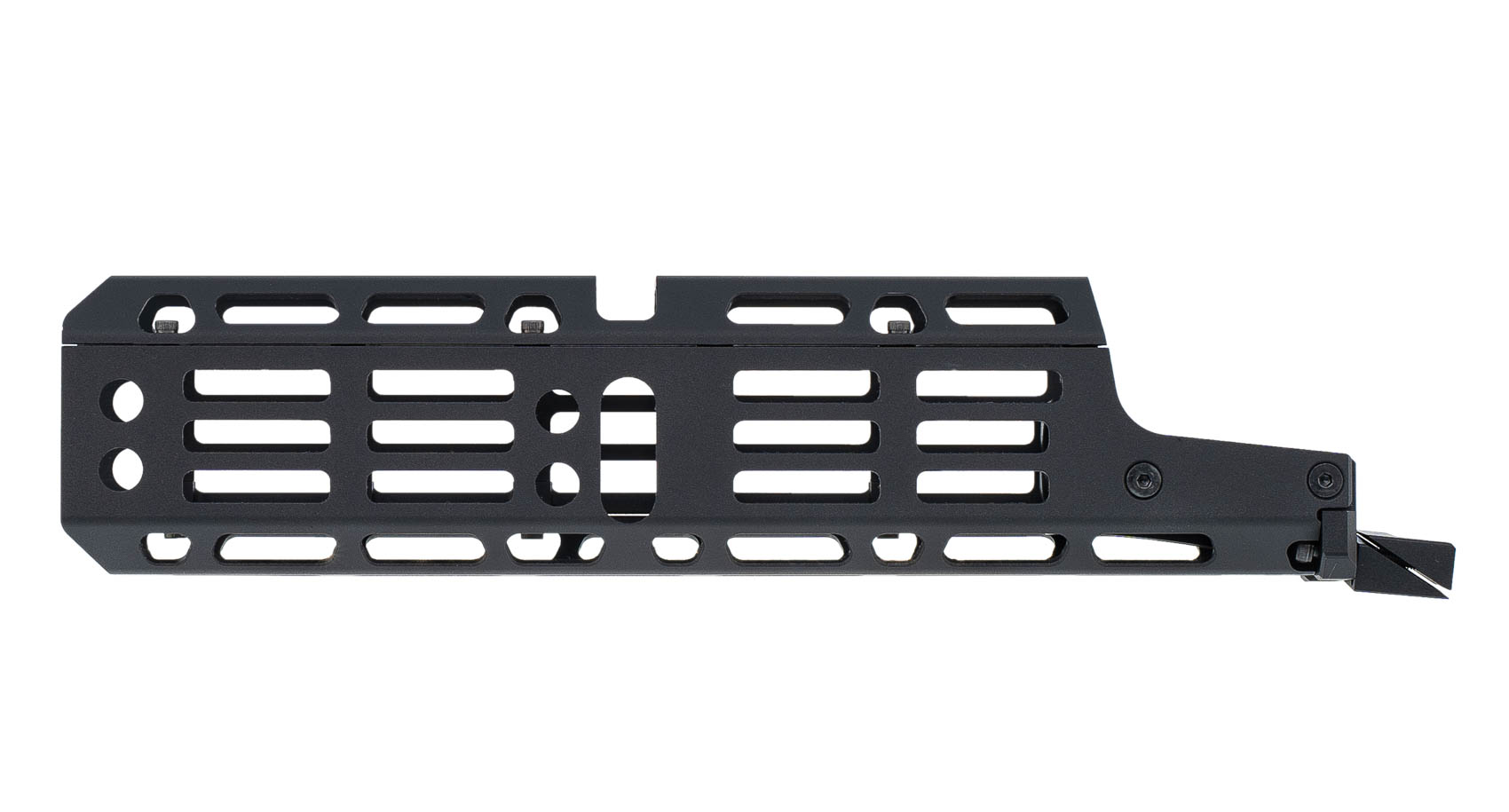

Цевьё СУ 57 для АК 74, АК 103, Вепрь, Сайга, РПК Hartman
1. Базовая информация
• Производитель: Hartman (Россия).
• Модель: СУ 57.
• Тип изделия: вывешенное цевьё с планками M LOK.
• Назначение: модернизация оружия — улучшение эргономики, охлаждение ствола, возможность крепления аксессуаров.
• Артикул: не указан.
2. Описание
Цевьё СУ 57 от Hartman — высокопрочное вывешенное цевьё для автоматов серии АК и совместимых моделей. Конструкция не касается ствола, что положительно влияет на точность стрельбы. Восьмигранная форма и система M LOK позволяют устанавливать прицелы, фонари, ЛЦУ, сошки и другое оборудование в любых комбинациях. Подходит для тактического применения, охоты и спортивной стрельбы.
3. Ключевые особенности (по материалам и конструкции)
• Материал: алюминиевый сплав Д16Т — лёгкий, прочный, устойчивый к коррозии и высоким нагрузкам.
• Покрытие: чёрное анодирование — защищает от царапин, коррозии, истирания, сохраняет внешний вид при интенсивной эксплуатации.
• Вывешенная конструкция: не контактирует со стволом, минимизирует влияние нагрева и вибрации на точность стрельбы.
• Восьмигранное сечение: позволяет крепить аксессуары под углом 45°, обеспечивая оптимальное расположение оборудования.
• Система M LOK: множество слотов для монтажа тактических аксессуаров без лишнего веса.

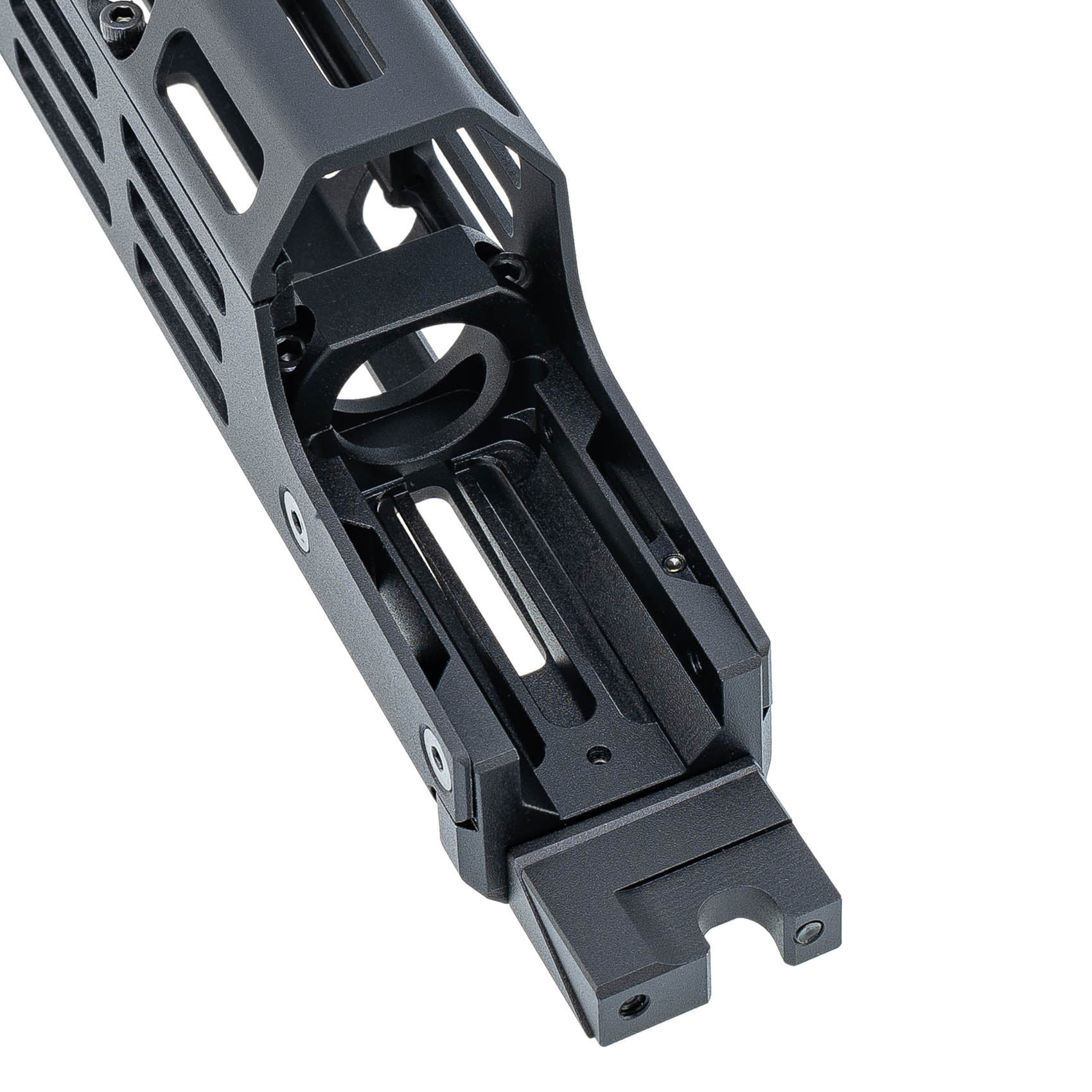

• Патентованное крепление: два клиновидных упора в ствольную коробку + вторая точка фиксации за ствол (через универсальные вставки) — высокая жёсткость и стабильность.
• Быстросъёмные антабки QD: для удобного крепления ремня.
• Универсальные вставки под ствол: в комплекте вставки диаметром 17,5 мм и 18,3 мм для совместимости с разными моделями оружия.
• Полное закрытие газоотводной трубки: защищает руки от ожогов при стрельбе разными хватами.
• Эффективное охлаждение: прорези и отверстия M LOK улучшают теплоотвод при интенсивной стрельбе.
• Без доработок оружия: установка не требует удаления окантовки или других модификаций.
4. Технические характеристики
• Материал: алюминиевый сплав Д16Т.
• Покрытие: анодирование.
• Цвет: чёрный матовый.
• Вес: 270 г.
• Форма в сечении: восьмигранник.
• Стандарт крепления: M LOK + QD (под антабки).
• Совместимость по диаметру ствола: вставки 17,5 мм и 18,3 мм.
• Рабочая температура: от −40 °C до +80 °C.
• Ресурс: рассчитан на весь срок службы оружия при правильной эксплуатации.
5. Комплектация
• цевьё СУ 57 (верхняя и нижняя части) — 1 комплект;
• клиновидные упоры — 2 шт.;
• вставки под ствол (17,5 мм) — 1 шт.;
• вставки под ствол (18,3 мм) — 1 шт.;
• крепёжные винты — полный набор;
• инструкция по установке — 1 экз.
6. Преимущества
• Точность: вывешенная конструкция не влияет на вибрацию ствола.
• Охлаждение: прорези и M LOK-слоты улучшают теплоотвод.
• Модульность: система M LOK позволяет крепить аксессуары в любом положении.
• Прочность: сплав Д16Т и продуманная конструкция выдерживают ударные нагрузки.
• Лёгкость: алюминиевый сплав снижает общий вес оружия.
• Удобство: восьмигранная форма даёт больше вариантов хвата и крепления оборудования.
• Быстрый монтаж: не требует доработки оружия, устанавливается штатно.
• Безопасность: закрывает газоотводную трубку, защищает руки от ожогов.
• Надёжность: патентованное крепление не люфтит даже при интенсивной стрельбе.
7. Совместимость
Подходит для:
• АК 74 и модификации;
• АК 103;
• РПК и модификации;
• карабины «Сайга» (МК, 5,45, 223, 7,62×39);
• карабины «Вепрь» (КМ и аналогичные);
• TG 2;
• другие модели на базе АК с аналогичным креплением.
8. Инструкция по установке
1. Разрядите оружие, убедитесь, что оно не заряжено.
2. Снимите штатное цевьё и накладку на газовой трубке.
3. Ослабьте винты на клиновидных упорах.
4. Выберите подходящую вставку под диаметр ствола (17,5 мм или 18,3 мм) и установите её на нижнюю часть под накладным элементом.
5. Заведите клиновидные упоры в нижнюю часть ствольной коробки.
6. Затяните винты на клиновидных упорах — они распираются внутри ствольной коробки, обеспечивая жёсткую фиксацию.
7. Установите вторую вставку на накладной элемент.
8. Прикрутите накладной элемент винтами к переходнику, обжав ствол.
9. Прикрутите нижнюю часть цевья винтами к переходнику.
10. Установите верхнюю часть цевья и прикрутите её.
11. Стяните винтами верхнюю и нижнюю части цевья между собой.
12. Проверьте отсутствие люфтов и корректность работы всех механизмов оружия.
13. Выполните пробную стрельбу на малой дистанции для проверки удобства и надёжности крепления.
9. Рекомендации по уходу
• Очищайте от грязи и порохового налёта после стрельбы (мягкая ткань, оружейный очиститель).
• Периодически проверяйте затяжку винтов (раз в 500–1000 выстрелов).
• При необходимости смазывайте резьбу лёгким оружейным маслом.
• Храните в сухом месте, избегайте длительного воздействия влаги.
• При обнаружении царапин или повреждений покрытия обработайте антикоррозийным составом.
• Избегайте ударов и падений, которые могут деформировать конструкцию.
