Артикул:
S20019

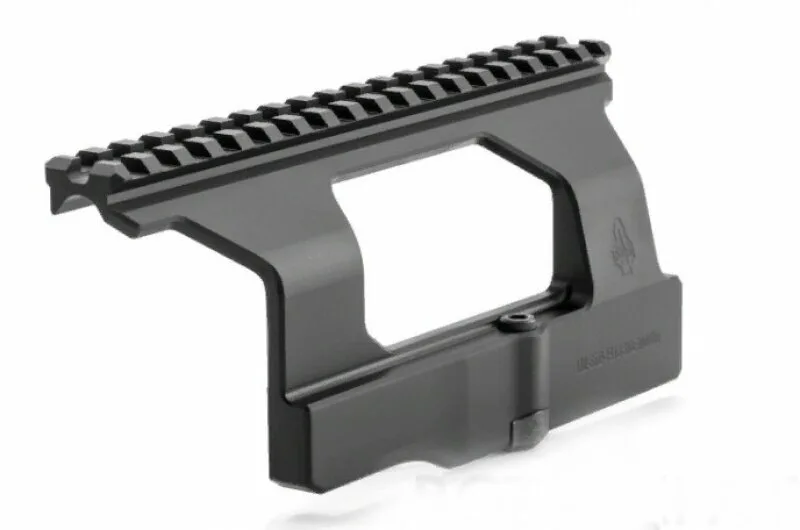

Кронштейн SAG АК/ВПО Picatinny для коллиматора, артикул S20019
1. Базовая информация
• Бренд: SAG.
• Модель: «Bit» Picatinny/ACOG.
• Артикул: S20019.
• Тип: кронштейн для установки коллиматорных прицелов и другого оборудования с интерфейсом Picatinny.
• Назначение: монтаж на автоматы Калашникова (АК), карабины «Сайга», «Вепрь» (ВПО) и другие модели с боковой планкой типа «ласточкин хвост».
• Страна производства: Россия.
2. Описание
Кронштейн SAG S20019 («Bit») позволяет установить коллиматорные прицелы (например, Aimpoint Micro) и прицелы типа ACOG на оружие семейства АК без модификации самого карабина. Конструкция обеспечивает надёжную фиксацию и сохранение пристрелки, разработана с учётом особенностей эксплуатации в российских условиях.
3. Ключевые особенности (по материалам и конструкции)
• Материал:
o корпус — фрезерованный алюминиевый сплав В95Т (лёгкость и прочность);
o прижимной зуб, флажок и специальный болт — сталь (устойчивость к ударным нагрузкам).
• Покрытие: чёрное анодирование — защита от коррозии, снижение бликов.
• Конструкция:
o боковое крепление на планку «ласточкин хвост» (подходит для планок с проточкой и без);
o интегрированная планка Picatinny (MIL STD 1913) с одним слотом;
o встроенный интерфейс под призму прицелов Trijicon ACOG и аналогичных моделей;
o прецизионная обработка посадочных поверхностей для надёжного крепления.
• Система фиксации: небыстросъёмная (требует использования шестигранного ключа).
4. Технические характеристики
• Материал: алюминиевый сплав В95Т, сталь.
• Цвет: чёрный.
• Вес: 75–80 г.
• Габариты:
o длина: 67 мм;
o ширина: 45–46 мм;
o высота: 79–80 мм.
• Интерфейс: Picatinny (MIL-STD 1913), 1 слот.
• Высота от прилива: не указана.
• Усилие затяжки: 65 inch lbs (7,5 Н·м).
• Совместимость с оружием:
o АК-12/15;
o АК-47/AKM;
o АК-74/АКС-74;
o АК-100е;
o АК-366;
o ВПО-133, ВПО-136, ВПО-209;
o РПК;
o «Сайга-МК», «Сайга-308», «Сайга-410К/С», «Сайга-20К/С», «Сайга-12К/С».
• Ограничения: несовместим с коллиматорами Holosun серии 510 из за особенностей конструкции.
5. Комплектация
• корпус кронштейна (алюминиевый сплав) — 1 шт.;
• прижим (сталь) — 1 шт.;
• флажок (сталь) — 1 шт.;
• специальный болт (сталь) — 1 шт.;
• коробка — 1 шт.
Шестигранный ключ в комплект не входит.
6. Преимущества
• Надёжность: стальная прижимная часть и алюминиевый корпус обеспечивают устойчивость к отдаче и деформациям.
• Универсальность: планка Picatinny совместима с коллиматорами, магниферами, фонарями, ЛЦУ и другими аксессуарами.
• Сохранение пристрелки: прецизионная обработка деталей гарантирует стабильное положение прицела после установки.
• Компактность: малый вес и габариты не утяжеляют оружие и не мешают обращению.
• Защита от коррозии: анодированное покрытие защищает от влаги и грязи.
• Совместимость: подходит для широкого спектра оружия семейства АК и ВПО.
• Качество: продукция SAG протестирована специалистами концерна «Калашников» в тяжёлых условиях и признана соответствующей высоким стандартам.
7. Области применения
• охота с коллиматорными прицелами;
• тактические тренировки и соревнования;
• спортивная стрельба;
• работа в сложных погодных условиях (дождь, снег, перепады температур).
8. Инструкция по установке
1. Разрядите оружие, убедитесь в отсутствии патрона в патроннике.
2. Очистите боковую планку «ласточкин хвост» от грязи и смазки.
3. Установите кронштейн на планку так, чтобы нижние зубы упора упирались в базу планки.
4. Зафиксируйте кронштейн установочным винтом, затянув его с усилием 65 inch lbs (7,5 Н·м) с помощью шестигранного ключа.
5. Проверьте надёжность крепления и отсутствие люфтов.
6. Установите коллиматорный прицел или другой аксессуар на планку Picatinny.
7. Убедитесь, что аксессуар надёжно зафиксирован и не имеет люфтов.
8. Выполните тестовую стрельбу на малой дистанции для проверки пристрелки.
