Артикул:
К-106

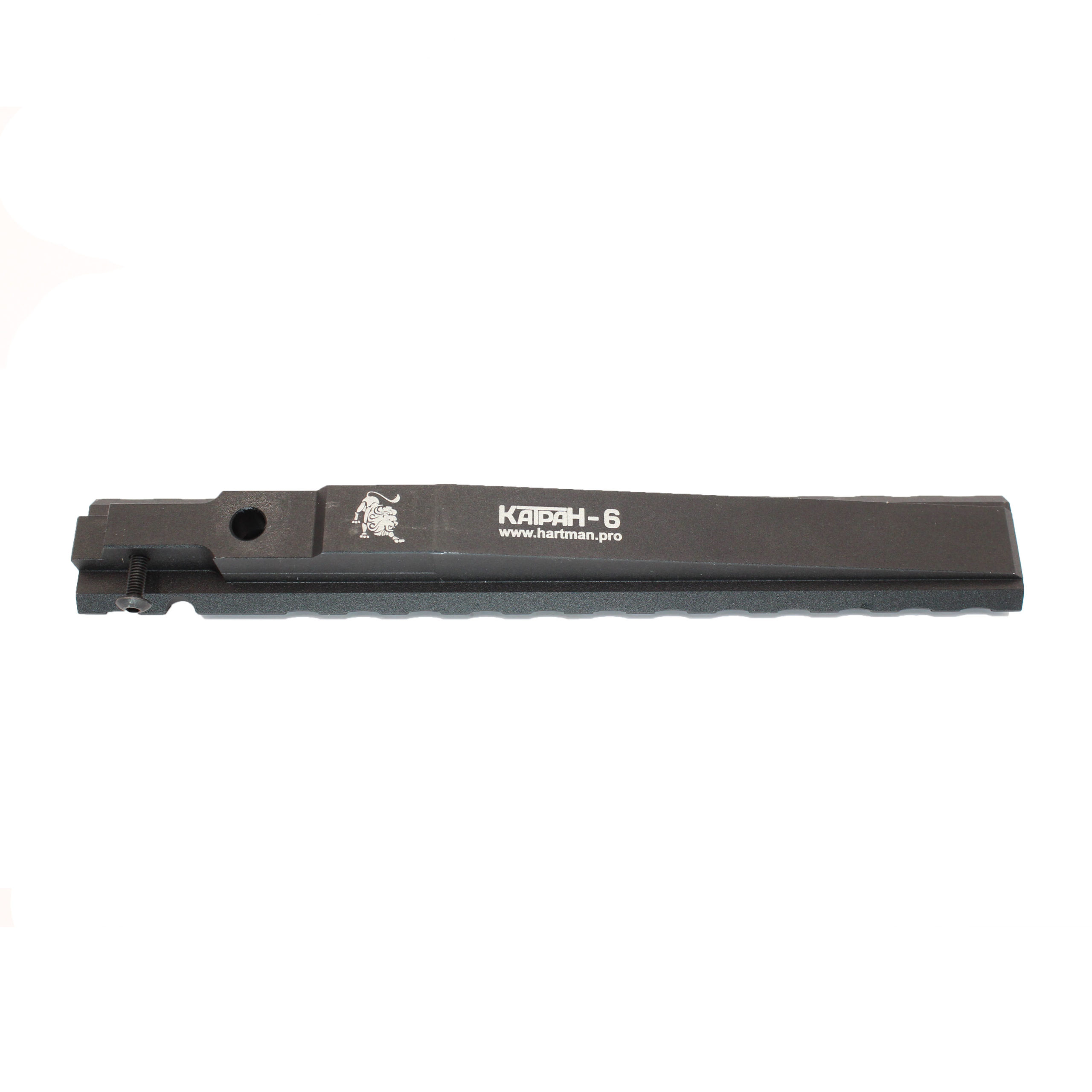

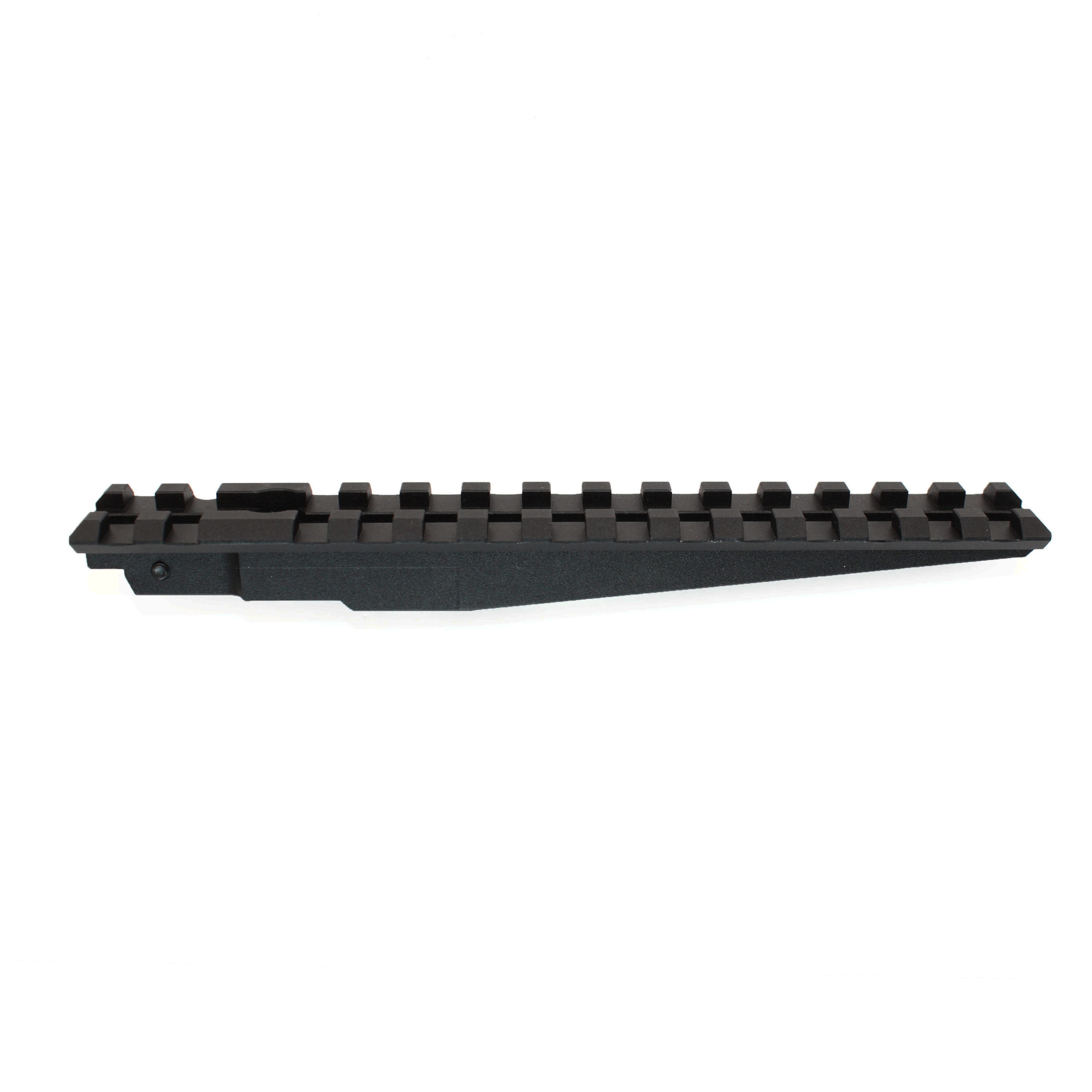

Кронштейн Hartman «Катран 6»
1. Базовая информация
• Производитель: Hartman (Россия).
• Модель: «Катран 6».
• Тип изделия: верхняя планка Weaver с интегрированным нерегулируемым целиком.
• Назначение: установка коллиматорных, оптических, ночных и тепловизионных прицелов на оружие платформы АК с сохранением возможности использования открытого прицела.
• Артикул: К-106.
• Совместимость: большинство модификаций АК, РПК и их гражданские аналоги («Сайга», «Вепрь»).
2. Описание
Кронштейн «Катран 6» — верхняя монтажная планка Weaver увеличенной длины, совмещённая с нерегулируемым целиком. Благодаря длине 155 мм позволяет устанавливать прицелы различного типа, включая тяжёлые оптические системы с магниферами. Конструкция сохраняет возможность стрельбы с открытого прицела при снятом оптическом устройстве. Подходит для охоты, спортивной стрельбы, тактических тренировок и служебного использования.
3. Ключевые особенности (по материалам и конструкции)
• Материал: авиационный алюминиевый сплав В95 — лёгкий, прочный, устойчивый к коррозии.
• Покрытие: анодирование (чёрное матовое) — защита от износа, коррозии и бликов.
• Интегрированный целик: нерегулируемый, с пропилом для прицеливания; сохраняет возможность стрельбы с открытого прицела.
• Планка Weaver: длина 155 мм, несколько шагов по 5 мм — совместимость с коллиматорными, оптическими, ночными и тепловизионными прицелами.
• Увеличенная жёсткость: высота 17 мм исключает «игру» планки даже при установке прицела на крайние слоты.
• Двойная фиксация:
o гайка крепится вместо пружины целика в верхней части прицельной колодки;
o боковой винт фиксирует кронштейн в колодке прицела враспор — повышает надёжность крепления.
• Прецизионная обработка: точная подгонка деталей исключает смещение прицела при стрельбе.
• Компактность и лёгкость: вес 60 г не нарушает баланс оружия.
• Прочность: выдерживает отдачу и вибрации при стрельбе, в т. ч. с тяжёлыми прицельными системами.
4. Технические характеристики
• Габариты (Д × Ш × В): 155 × 21 × 17 мм.
• Вес: 60 г.
• Материал: сплав В95.
• Покрытие: анодированное, чёрное матовое.
• Цвет: чёрный.
• Тип планки: Weaver.
• Длина планки Weaver: 155 мм.
• Шаг планки: 5 мм.
• Рабочая температура: от −40 °C до +150 °C.
• Ресурс: рассчитан на весь срок службы оружия при правильной эксплуатации.
5. Комплектация
• кронштейн «Катран 6» — 1 шт.;
• гайка — 1 шт.;
• боковой винт — 1 шт.;
• фиксирующий болт — 1 шт.;
• дополнительный болт — 1 шт.;
• шестигранный ключ (для установки) — 1 шт.;
• паспорт/инструкция по установке — 1 экз.
6. Преимущества
• Универсальность: совместимость с широким спектром прицелов (коллиматорные, оптические, ночные, тепловизионные) и оружия платформы АК.
• Сохранение открытого прицела: интегрированный целик позволяет стрелять без установленного прицела.
• Надёжность: двойная фиксация (гайка + боковой винт) обеспечивает жёсткость крепления.
• Жёсткость конструкции: высота 17 мм предотвращает «игру» планки.
• Точность: прецизионная обработка исключает люфты и смещение прицела.
• Защита от коррозии: анодирование устойчиво к влаге и агрессивным средам.
• Эргономика: не мешает перезарядке и обращению с оружием.
• Простота установки: монтаж без доработки оружия.
7. Области применения
• охота (в т. ч. ночная с тепловизорами и ночными прицелами);
• спортивная стрельба (IPSC, практическая стрельба);
• тактические тренировки и учения;
• служебное использование (охранные структуры, силовые ведомства);
• тренировочная и учебная стрельба;
• тюнинг оружия для повышения точности и скорости прицеливания.
8. Совместимость
Подходит для следующих моделей:
• АК74, АК74М;
• АК103, АК104, АК105;
• АКМ, АКМС;
• РПК;
• «Сайга МК», «Сайга 03», «Сайга 308»;
• «Вепрь К», «Вепрь КМ»;
• TG2;
• АК 366 Ланкастер и другие гражданские аналоги.
Не совместим:
• «Вепрь 12»;
• «Сайга 12» с несъёмной газовой трубкой.
9. Рекомендации по установке и уходу
Установка:
1. Разрядите оружие, убедитесь, что оно не заряжено.
2. Произведите неполную разборку оружия.
3. Снимите штатный целик.
4. Демонтируйте листовую пружину целика.
5. Установите гайку кронштейна полукруглой стороной в прорезь, откуда демонтировали пружину.
6. Установите планку, совместив отверстия для болта. Утопите её, слегка ударив по ней.
7. Закрутите фиксирующий болт (рекомендуется использовать фиксатор резьбы для предотвращения самооткручивания).
8. Закрутите боковой винт — он фиксирует кронштейн враспор в колодке прицела.
9. Соберите оружие.
10. Проверьте работу затвора вхолостую — кронштейн не должен мешать движению механизмов.
11. Выполните пробную стрельбу на малой дистанции для проверки эргономики и точности.
Уход:
• Очищайте от грязи и порохового налёта после стрельбы (используйте оружейные очистители и мягкую ткань).
• Периодически проверяйте затяжку фиксирующего болта и бокового винта (раз в 500–1000 выстрелов).
• При обнаружении царапин или повреждений покрытия обработайте антикоррозийным составом.
• Храните оружие в сухом месте, избегайте длительного воздействия влаги.
• Проверяйте отсутствие люфтов и повреждений после интенсивной эксплуатации.
• Для продления срока службы периодически протирайте поверхность мягкой тканью с лёгким оружейным маслом.
10. Важные замечания
• Перед установкой убедитесь, что модель кронштейна соответствует вашей модификации оружия.
• Используйте шестигранный ключ из комплекта — это предотвратит повреждение резьбы.
• Не превышайте рекомендуемое усилие затяжки, чтобы не деформировать детали.
• Избегайте ударов и падений, которые могут повредить анодирование.
• Не используйте агрессивные химические вещества для очистки.
