Артикул:
К-103

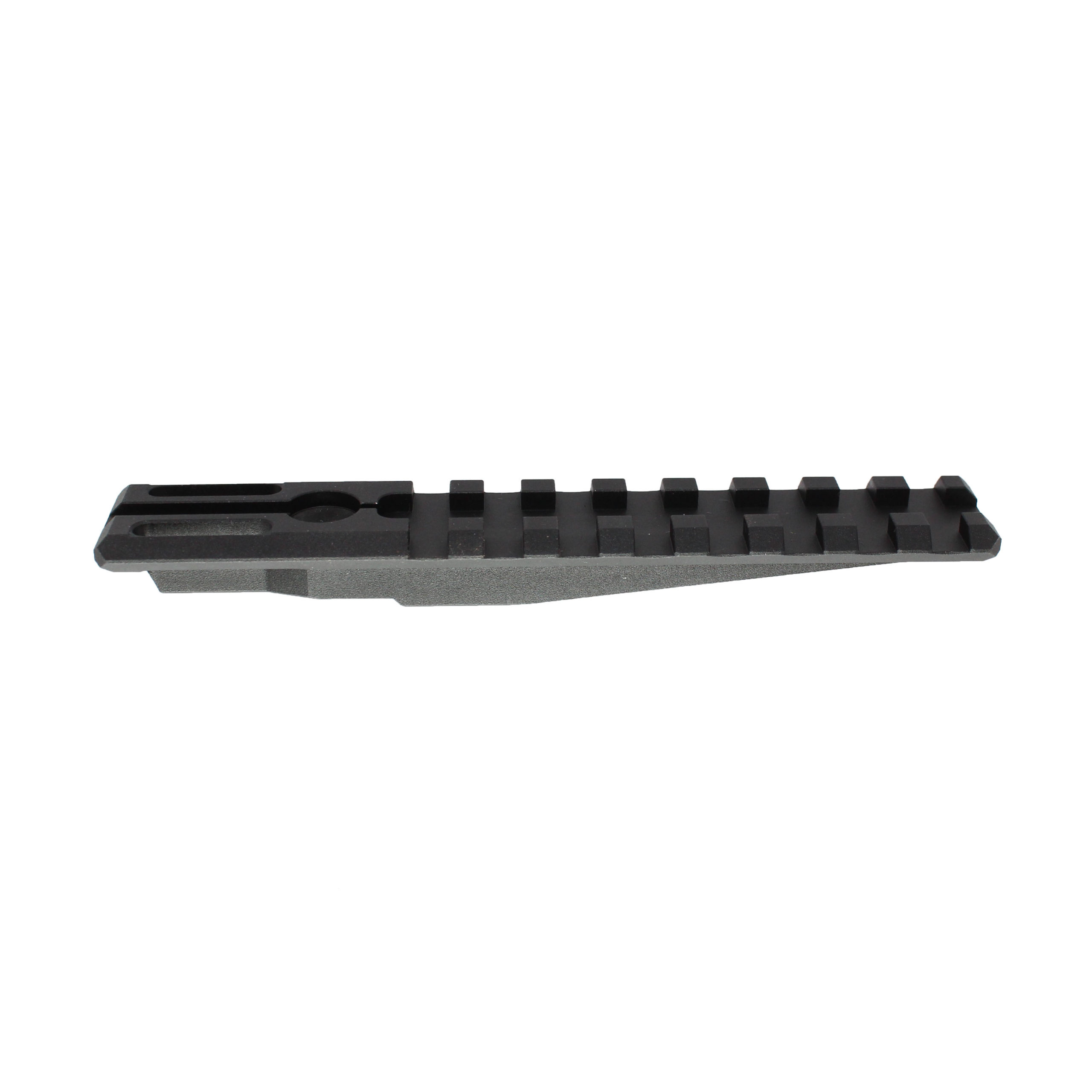

Кронштейн Hartman «Катран 3»
1. Базовая информация
• Производитель: Hartman (Россия).
• Модель: «Катран 3».
• Тип изделия: верхняя планка Weaver с интегрированным нерегулируемым целиком.
• Назначение: установка коллиматорных и оптических прицелов на оружие платформы АК с сохранением возможности использования открытого прицела.
• Артикул: уточняется у продавца.
• Совместимость: большинство модификаций АК, РПК и их гражданские аналоги («Сайга», «Вепрь»).
2. Описание
Кронштейн «Катран 3» — верхняя монтажная планка Weaver, совмещённая с нерегулируемым целиком. Позволяет устанавливать прицельные устройства и сохранять возможность стрельбы с открытым прицелом даже при снятом оптическом приборе. Подходит для охоты, спортивной стрельбы, тактических тренировок и служебного использования.
3. Ключевые особенности (по материалам и конструкции)
• Материал: авиационный алюминиевый сплав В95 — лёгкий, прочный, устойчивый к коррозии.
• Покрытие: анодирование (чёрное) — защита от износа, коррозии и бликов.
• Интегрированный целик: нерегулируемый, сохраняет возможность стрельбы с открытого прицела (имеет пропил для прицеливания).
• Планка Weaver: 8 шагов по 5 мм, совместимость с большинством коллиматорных и небольших оптических прицелов.
• Жёсткая фиксация: прорези в передней части кронштейна входят в уши прицельной колодки, обеспечивая дополнительную жёсткость конструкции.
• Прецизионная обработка: точная посадка, отсутствие люфтов.
• Компактность: минимальные габариты не мешают обращению с оружием.
• Лёгкость: малый вес не утяжеляет оружие.
• Прочность: выдерживает отдачу и вибрации при стрельбе.
4. Технические характеристики
• Габариты (Д × Ш × В): 121 × 21 × 12 мм.
• Вес: 40 г.
• Материал: сплав В95.
• Покрытие: анодированное, чёрное.
• Цвет: чёрный.
• Тип планки: Weaver.
• Количество шагов планки: 8 × 5 мм.
• Длина планки Weaver: 80 мм.
• Рабочая температура: от −40 °C до +150 °C.
• Ресурс: рассчитан на весь срок службы оружия при правильной эксплуатации.
5. Комплектация
• кронштейн «Катран 3» — 1 шт.;
• гайка — 1 шт.;
• фиксирующий болт — 1 шт.;
• боковые винты — 2 шт.;
• дополнительный винт — 1 шт.;
• шестигранный ключ (для установки) — 1 шт.;
• паспорт/инструкция по установке — 1 экз.
6. Преимущества
• Универсальность: совместимость с широким спектром прицелов и оружия платформы АК.
• Сохранение открытого прицела: интегрированный целик позволяет стрелять без установленного прицела.
• Надёжность: сплав В95 и анодирование обеспечивают долговечность.
• Жёсткость конструкции: дополнительная фиксация за счёт ушек прицельной колодки повышает стабильность при стрельбе.
• Точность: прецизионная обработка исключает люфты и смещение прицела.
• Защита от коррозии: анодирование устойчиво к влаге и агрессивным средам.
• Эргономика: не мешает перезарядке и обращению с оружием.
• Простота установки: монтаж без доработки оружия.
7. Области применения
• охота (особенно ходовой);
• спортивная стрельба (IPSC, практическая стрельба);
• тактические тренировки и учения;
• служебное использование (охранные структуры, силовые ведомства);
• тренировочная и учебная стрельба;
• тюнинг оружия для повышения точности и скорости прицеливания.
8. Совместимость
Подходит для следующих моделей:
• АК74, АК74М;
• АК103, АК104, АК105;
• АКМ, АКМС;
• РПК;
• «Сайга МК», «Сайга 03», «Сайга 308»;
• «Вепрь К», «Вепрь КМ»;
• TG2;
• АК 366 Ланкастер и другие гражданские аналоги.
Не совместим:
• «Вепрь 12»;
• «Сайга 12» с несъёмной газовой трубкой.
9. Рекомендации по установке и уходу
Установка:
1. Разрядите оружие, убедитесь, что оно не заряжено.
2. Произведите неполную разборку оружия.
3. Снимите штатный целик.
4. Демонтируйте листовую пружину целика.
5. Установите гайку кронштейна полукруглой стороной в прорезь, откуда демонтировали пружину.
6. Установите планку, совместив отверстия для болта. Утопите её, слегка ударив по ней.
7. Закрутите фиксирующий болт (рекомендуется использовать фиксатор резьбы для предотвращения самооткручивания).
8. Закрутите боковые винты — они крепятся в уши прицельной колодки и фиксируют кронштейн.
9. Соберите оружие.
10. Проверьте работу затвора вхолостую — кронштейн не должен мешать движению механизмов.
11. Выполните пробную стрельбу на малой дистанции для проверки эргономики и точности.
Уход:
• Очищайте от грязи и порохового налёта после стрельбы (используйте оружейные очистители и мягкую ткань).
• Периодически проверяйте затяжку фиксирующего болта и боковых винтов (раз в 500–1000 выстрелов).
• При обнаружении царапин или повреждений покрытия обработайте антикоррозийным составом.
• Храните оружие в сухом месте, избегайте длительного воздействия влаги.
• Проверяйте отсутствие люфтов и повреждений после интенсивной эксплуатации.
• Для продления срока службы периодически протирайте поверхность мягкой тканью с лёгким оружейным маслом.
10. Важные замечания
• Перед установкой убедитесь, что модель кронштейна соответствует вашей модификации оружия.
• Используйте шестигранный ключ из комплекта — это предотвратит повреждение резьбы.
• Не превышайте рекомендуемое усилие затяжки, чтобы не деформировать детали.
• Избегайте ударов и падений, которые могут повредить анодирование.
• Не используйте агрессивные химические вещества для очистки.
