Артикул:
К-010L

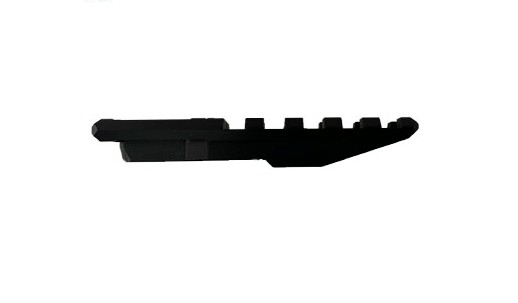

Кронштейн Hartman «Катран 5L» (арт. К 010L): подробное описание
1. Базовая информация
• Бренд: Hartman (Россия).
• Модель: «Катран 5L», артикул К 010L.
• Тип: верхняя планка Weaver с интегрированным нерегулируемым целиком.
• Назначение: установка коллиматорных и оптических прицелов на оружие платформы АК и его гражданские модификации.
• Гарантия: 1 год.
2. Материалы и конструкция
• Основной материал: авиационный алюминиевый сплав В95 — высокая прочность при минимальном весе.
• Покрытие: твёрдое анодирование чёрного цвета — защита от коррозии, устойчивость к царапинам и истиранию.
• Конструкция: моноблочная планка с интегрированной системой крепления и нерегулируемым целиком.
• Система фиксации: гайка + фиксирующий болт — надёжная фиксация на колодке целика.
• Планка Weaver: 5 слотов по 5 мм — гибкость в размещении оборудования.
• Особенности конструкции: прорези в передней части входят в уши прицельной колодки — исключают люфты, обеспечивают стабильность прицельного оборудования.
3. Технические характеристики
• Длина: 72 мм.
• Ширина: 21 мм (стандарт Weaver/Picatinny).
• Высота: 12 мм.
• Длина рельсы Weaver: 50 мм.
• Вес: 25 г — минимальное влияние на баланс оружия.
• Цвет: чёрный (анодированное покрытие).
• Устойчивость к отдаче: подходит для калибров 5,45×39, 7,62×39, .308 Win и аналогичных.
• Точность: сохранение пристрелки при интенсивной стрельбе.
4. Особенности и преимущества
• Дополнительный слот для коллиматоров: в отличие от модели «Катран 5» добавлен слот для коллиматорных прицелов с увеличенной нижней частью, использующих два установочных винта (например, типа «Пилад»).
• Сохранение штатных прицельных приспособлений: при снятом прицеле кронштейн служит нерегулируемым целиком — можно использовать мушку и целик, идущие в комплекте с оружием.
• Простота монтажа: установка без сверления, доработки оружия не требуются.
• Жёсткость конструкции: прорези в передней части надёжно фиксируют кронштейн на колодке целика, исключая люфты.
• Эргономичность: конструкция не мешает сборке и разборке оружия, не ограничивает доступ к элементам управления.
• Лёгкость: алюминиевый сплав снижает общую массу оружия.
5. Совместимость
• Оружие:
o АК74, АК74М;
o АКМ, АКМС;
o АК103, АК104, АК105;
o РПК;
o Сайга МК, Сайга 03, Сайга 308;
o Вепрь К, Вепрь КМ;
o TG2;
o АК 366 Ланкастер;
o Вепрь 12 (ВПО 205), ВПО 1В, 12К исп. 030 и др.
• С доработкой устанавливается на Сайгу 9.
• Не совместим с Вепрь 12 и Сайга 12, если газоотводная трубка не подлежит съёму.
• Аксессуары:
o коллиматорные прицелы (в т. ч. с увеличенной нижней частью);
o оптические прицелы малой длины;
o фонари, ЛЦУ и другое оборудование с креплением Weaver/Picatinny (21 мм).
6. Комплектация
• кронштейн «Катран 5L» — 1 шт.;
• гайка — 1 шт.;
• болт — 1 шт. (основной фиксирующий);
• дополнительный болт — 1 шт.;
• шестигранный ключ для монтажа — 1 шт.;
• инструкция по установке — 1 экз.;
• упаковка.
7. Инструкция по установке
1. Выполните неполную разборку оружия (снимите крышку ствольной коробки, возвратный механизм и т. д.).
2. Снимите штатный целик.
3. Демонтируйте листовую пружину целика.
4. Установите гайку полукруглой стороной в прорезь, откуда была удалена пружина.
5. Установите планку, соблюдая соосность отверстий для болта. При необходимости слегка ударьте по ней для утопления.
6. Закрутите фиксирующий болт (для надёжности используйте фиксатор резьбы).
7. Соберите оружие и проверьте работу затвора вхолостую.
8. Установите прицел на планку Weaver, зафиксируйте его согласно инструкции производителя.
9. Проверьте работу всех механизмов оружия и отсутствие помех от установленного оборудования.
10. Выполните тестовую стрельбу на малой дистанции для проверки пристрелки.
8. Рекомендации по эксплуатации и уходу
• Перед установкой проверяйте затяжку всех винтов.
• Периодически осматривайте кронштейн на предмет люфтов, повреждений или следов коррозии.
• Очищайте поверхности от грязи мягкой тканью, избегайте абразивных средств.
• При появлении следов коррозии обработайте незащищённые элементы нейтральной смазкой.
• Не превышайте рекомендованные моменты затяжки — это может привести к повреждению резьбы или деформации кронштейна.
• Храните кронштейн в сухом месте, избегайте длительного контакта с влагой.
• Регулярно проверяйте состояние слотов Weaver и винтов крепления.
9. Области применения
• охота с коллиматорными прицелами (мелкий и средний зверь);
• тактические стрельбы;
• спортивная стрельба;
• тренировочная стрельба;
• использование в условиях интенсивной стрельбы;
• работа в сложных погодных условиях (дождь, снег, перепады температур).
1. Базовая информация
• Бренд: Hartman (Россия).
• Модель: «Катран 5L», артикул К 010L.
• Тип: верхняя планка Weaver с интегрированным нерегулируемым целиком.
• Назначение: установка коллиматорных и оптических прицелов на оружие платформы АК и его гражданские модификации.
• Гарантия: 1 год.
2. Материалы и конструкция
• Основной материал: авиационный алюминиевый сплав В95 — высокая прочность при минимальном весе.
• Покрытие: твёрдое анодирование чёрного цвета — защита от коррозии, устойчивость к царапинам и истиранию.
• Конструкция: моноблочная планка с интегрированной системой крепления и нерегулируемым целиком.
• Система фиксации: гайка + фиксирующий болт — надёжная фиксация на колодке целика.
• Планка Weaver: 5 слотов по 5 мм — гибкость в размещении оборудования.
• Особенности конструкции: прорези в передней части входят в уши прицельной колодки — исключают люфты, обеспечивают стабильность прицельного оборудования.
3. Технические характеристики
• Длина: 72 мм.
• Ширина: 21 мм (стандарт Weaver/Picatinny).
• Высота: 12 мм.
• Длина рельсы Weaver: 50 мм.
• Вес: 25 г — минимальное влияние на баланс оружия.
• Цвет: чёрный (анодированное покрытие).
• Устойчивость к отдаче: подходит для калибров 5,45×39, 7,62×39, .308 Win и аналогичных.
• Точность: сохранение пристрелки при интенсивной стрельбе.
4. Особенности и преимущества
• Дополнительный слот для коллиматоров: в отличие от модели «Катран 5» добавлен слот для коллиматорных прицелов с увеличенной нижней частью, использующих два установочных винта (например, типа «Пилад»).
• Сохранение штатных прицельных приспособлений: при снятом прицеле кронштейн служит нерегулируемым целиком — можно использовать мушку и целик, идущие в комплекте с оружием.
• Простота монтажа: установка без сверления, доработки оружия не требуются.
• Жёсткость конструкции: прорези в передней части надёжно фиксируют кронштейн на колодке целика, исключая люфты.
• Эргономичность: конструкция не мешает сборке и разборке оружия, не ограничивает доступ к элементам управления.
• Лёгкость: алюминиевый сплав снижает общую массу оружия.
5. Совместимость
• Оружие:
o АК74, АК74М;
o АКМ, АКМС;
o АК103, АК104, АК105;
o РПК;
o Сайга МК, Сайга 03, Сайга 308;
o Вепрь К, Вепрь КМ;
o TG2;
o АК 366 Ланкастер;
o Вепрь 12 (ВПО 205), ВПО 1В, 12К исп. 030 и др.
• С доработкой устанавливается на Сайгу 9.
• Не совместим с Вепрь 12 и Сайга 12, если газоотводная трубка не подлежит съёму.
• Аксессуары:
o коллиматорные прицелы (в т. ч. с увеличенной нижней частью);
o оптические прицелы малой длины;
o фонари, ЛЦУ и другое оборудование с креплением Weaver/Picatinny (21 мм).
6. Комплектация
• кронштейн «Катран 5L» — 1 шт.;
• гайка — 1 шт.;
• болт — 1 шт. (основной фиксирующий);
• дополнительный болт — 1 шт.;
• шестигранный ключ для монтажа — 1 шт.;
• инструкция по установке — 1 экз.;
• упаковка.
7. Инструкция по установке
1. Выполните неполную разборку оружия (снимите крышку ствольной коробки, возвратный механизм и т. д.).
2. Снимите штатный целик.
3. Демонтируйте листовую пружину целика.
4. Установите гайку полукруглой стороной в прорезь, откуда была удалена пружина.
5. Установите планку, соблюдая соосность отверстий для болта. При необходимости слегка ударьте по ней для утопления.
6. Закрутите фиксирующий болт (для надёжности используйте фиксатор резьбы).
7. Соберите оружие и проверьте работу затвора вхолостую.
8. Установите прицел на планку Weaver, зафиксируйте его согласно инструкции производителя.
9. Проверьте работу всех механизмов оружия и отсутствие помех от установленного оборудования.
10. Выполните тестовую стрельбу на малой дистанции для проверки пристрелки.
8. Рекомендации по эксплуатации и уходу
• Перед установкой проверяйте затяжку всех винтов.
• Периодически осматривайте кронштейн на предмет люфтов, повреждений или следов коррозии.
• Очищайте поверхности от грязи мягкой тканью, избегайте абразивных средств.
• При появлении следов коррозии обработайте незащищённые элементы нейтральной смазкой.
• Не превышайте рекомендованные моменты затяжки — это может привести к повреждению резьбы или деформации кронштейна.
• Храните кронштейн в сухом месте, избегайте длительного контакта с влагой.
• Регулярно проверяйте состояние слотов Weaver и винтов крепления.
9. Области применения
• охота с коллиматорными прицелами (мелкий и средний зверь);
• тактические стрельбы;
• спортивная стрельба;
• тренировочная стрельба;
• использование в условиях интенсивной стрельбы;
• работа в сложных погодных условиях (дождь, снег, перепады температур).
