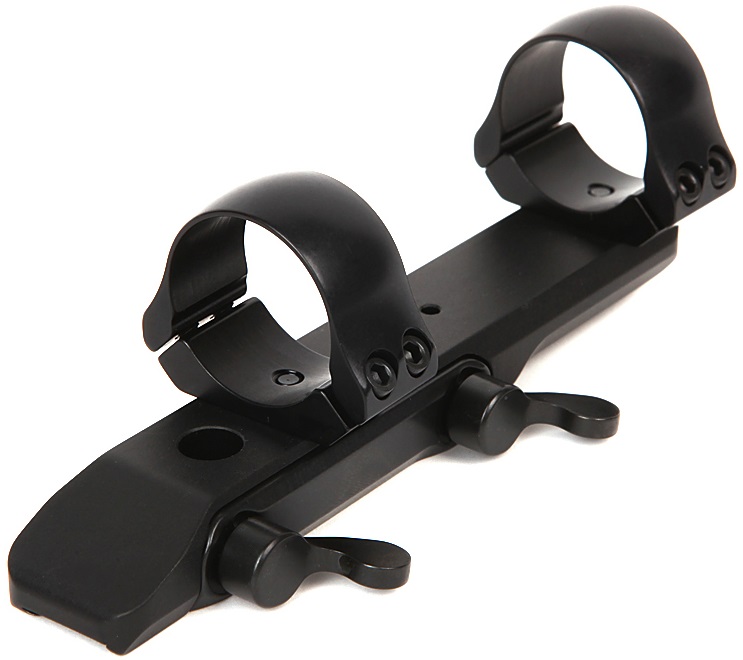

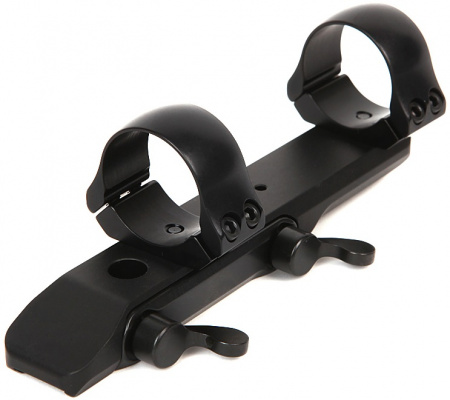

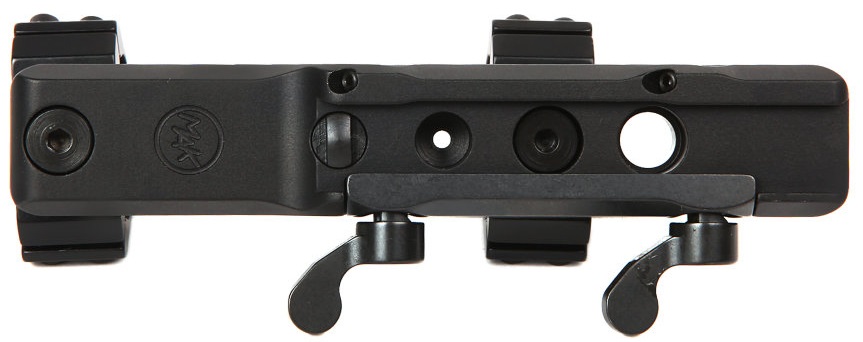

Быстросъёмный кронштейн MAK на едином основании для призмы 12 мм, D25,4 мм (модель 5022 2600): подробное описание
1. Базовая информация
• Бренд: MAK (Kilic Feintechnik GmbH, Германия).
• Модель: 5022 2600.
• Тип: быстросъёмный моноблочный кронштейн с кольцами.
• Назначение: установка оптических прицелов на оружие с планкой «ласточкин хвост» 11–12 мм.
• Совместимость:
o посадочное место: планка «ласточкин хвост» шириной 11–12 мм;
o прицелы: с диаметром трубы 25,4 мм (1 дюйм).
• Страна производства: Германия.
• Гарантия: 30 лет.
2. Материалы и конструкция
• Основной материал: сталь — высокая прочность, устойчивость к деформациям и отдаче.
• Покрытие: матовое чёрное антикоррозийное — защита от царапин, коррозии, снижение бликов.
• Конструкция: моноблок с интегрированными кольцами — повышенная жёсткость, отсутствие люфтов, сохранение пристрелки.
• Зажимной механизм: быстросъёмная система с рычажным фиксатором (QD — Quick Detach) — позволяет снимать и устанавливать прицел без инструментов.
• Кольца: закрытые, с внутренними проточками для отвода конденсата — равномерное распределение давления по трубе прицела.
• Особенности конструкции: цельнофрезерованное основание — исключает перекосы и люфты.
3. Технические характеристики
• Общая длина кронштейна: ~100–110 мм (уточняется по спецификации производителя).
• Высота установки (BH): 2,5 мм — минимальное возвышение, подходит для прицелов с диаметром объектива до 40–45 мм.
• Внутренний диаметр колец: 25,4 мм (1 дюйм) — стандартный размер для большинства дневных прицелов.
• Толщина стенки колец: ~4 мм — достаточная жёсткость без избыточного веса.
• Наклон кронштейна: 0 MOA (без встроенного угла наклона) — подходит для оружия без коррекции угла пристрелки.
• Вес: 180 г — минимальный вес для стальной конструкции.
• Цвет: чёрный (матовое покрытие).
• Устойчивость к отдаче: подходит для любых калибров, включая магнумы.
4. Особенности и преимущества
• Быстросъёмный механизм: позволяет оперативно снимать и устанавливать прицел без потери пристрелки.
• Моноблочная конструкция: обеспечивает высокую жёсткость системы «оружие прицел», сохраняет стабильность точки попадания при интенсивной стрельбе.
• Сохранение пристрелки: прецизионная обработка посадочных поверхностей гарантирует возврат прицела в исходное положение с минимальной погрешностью.
• Надёжность: стальная конструкция выдерживает отдачу крупных калибров без деформации.
• Защита от коррозии: покрытие устойчиво к влаге, реагентам и механическим повреждениям.
• Эргономичность: рычаг зажима имеет рифлёную поверхность — удобен для работы в перчатках.
• Универсальность: совместим с большинством прицелов диаметром 25,4 мм и объективом до 45 мм.
5. Комплектация
• кронштейн в сборе (моноблок с кольцами);
• крепёжные винты;
• шестигранный ключ для монтажа;
• инструкция по установке;
• упаковка.
6. Инструкция по установке
1. Очистите посадочные места на оружии от грязи и смазки.
2. Установите кронштейн на планку «ласточкин хвост», совместив пазы.
3. Зафиксируйте положение, слегка затянув боковые винты (не до упора).
4. Отцентрируйте кронштейн относительно оси ствола.
5. Окончательно затяните винты крест накрест с усилием 3–4 Н·м (используйте динамометрическую отвёртку).
6. Установите прицел в кольца, выровняйте по уровню.
7. Затяните верхние винты колец крест накрест с усилием 2–3 Н·м.
8. Проверьте надёжность фиксации и отсутствие люфтов.
9. При необходимости отрегулируйте положение прицела, ослабив боковые винты кронштейна.
7. Рекомендации по эксплуатации и уходу
• Перед установкой проверьте затяжку всех винтов.
• Периодически осматривайте кронштейн на предмет люфтов, повреждений или следов коррозии.
• Очищайте поверхности от грязи мягкой тканью, избегайте абразивных средств.
• При появлении следов коррозии обработайте незащищённые стальные элементы нейтральной смазкой.
• Не превышайте рекомендованные моменты затяжки — это может привести к деформации колец или повреждению резьбы.
• Храните кронштейн в сухом месте, избегайте длительного контакта с влагой.
8. Области применения
• охота с дневными прицелами;
• спортивная стрельба;
• тактические упражнения;
• временное снятие прицела для транспортировки или чистки оружия;
• использование в условиях интенсивной стрельбы (включая магнум калибры).
9. Совместимость
• Оружие: модели с планкой «ласточкин хвост» 11–12 мм (Zoli, Browning, Benelli, Sabatti, Tikka, Merkel и др.).
• Прицелы: с диаметром трубы 25,4 мм (1 дюйм) и объективом до 45 мм.
• Дополнительно: может устанавливаться на непереламывающееся оружие с помощью специальных переходных элементов.
